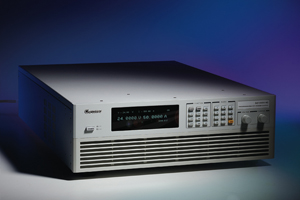

Chroma 62000H系列可程控直流電源

Chroma 62000H系列可程控直流電源供應器，提供許多獨特功能供電信、自動測試系統整合、工業、電池充電及模擬、混合動力汽車與太陽能面板模擬使用。這些功能包括3U中的15KW高功率密度、精準的輸出電流和電壓量測、輸出觸發信號，以及可模擬復雜的DC暫態波形以便測試設備的瞬斷、壓降與其他電壓間偏差的能力。

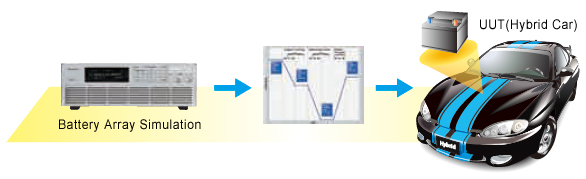

62000H系列包含14個不同的機型，范圍從5KW 到15KW，具有電流范圍可達375A及電壓范圍可達1000V。62000H可簡易并聯10臺儀器，可均流150KW供大功率應用，例如，450V/150A/ 67.5KW的電池組模擬供電動汽車與國防工業使用。

前面板上有100種使用者可程控輸入狀態，供自動測試應用與生命周期ON/OF測試使用。此外，62000H具備16 bit高解析度的數位控制和可視性佳的真空螢光顯示器讀出功能。

62000H系列直流電源供應器操作非常簡單，從前面板按鍵或遠端控制器經由標準的USB / RS232 / RS485 / APG控制介面與選購的GPIB & Ethernet控制介面。其具有3U精巧尺寸，可毫無困難的以標準機架堆疊于機臺上。

62000H系列電源供應器另一個獨特的功能為可建立復雜的DC暫態波形。此功能可對設備進行電壓漏失、瞬斷和其他電壓變化等測試，是用于航空設備測試、太陽能逆變器測試和其他會產生電壓中斷之設備測試的理想選擇。其應用的范圍包括DC/DC轉換器和逆變器、壓降測試、引擎啟動模擬、電池自動充電、電子產品生命周期測試等等。

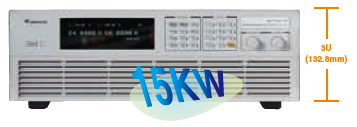

高功率密度3U/15KW可程控直流電源供應器

62000H系列電源供應器提供3U高15KW的高功率密度，具有低輸出噪音及漣波、絕佳的市電擾動調節、負載調節與快速暫態回應。其具有大范圍的電壓30V~1000V，電流375A~25A的組合，適合從設計到產品測試生產流程的每一測試驗證用電源。

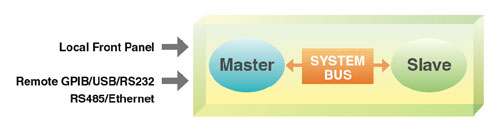

主/從并聯及串聯操作模式可達150KW

當需要高功率時，一般以并聯或串連方式連接二臺或多臺電源供應器。62000H系列電源供應器具有主/從控制模式，使串連/并聯操作模式快速又簡易。在此模式中，主單機設定數值并下載資料到從屬單機，因此編程是簡單的且會自動均流使用。

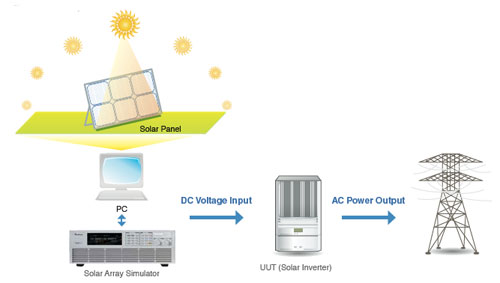

太陽電池陣列模擬電源應用*

型號62150H-600S/1000S直流電源具有可模擬太陽能板的I-V曲線，使用者可編輯多種不同溫度及照度下的I-V曲線及特殊有遮罩下的曲線，此可應用于太陽能逆變器的最大功率追蹤(MPPT)效能測試。如圖示A&B，使用者可非常容易地使用SoftPanel軟體編輯I-V曲線后下載至單機內記憶體，并且可即時輸出&量測顯示太陽逆變器的最大功率追蹤狀況及記錄。

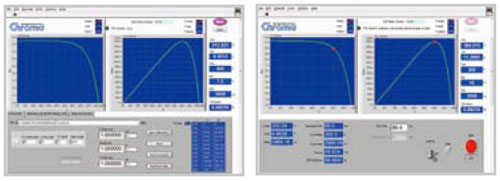

A圖 : I-V曲線編輯Table模式 B圖 : 靜態最大功率追蹤測試





編程自動程序電壓變化應用

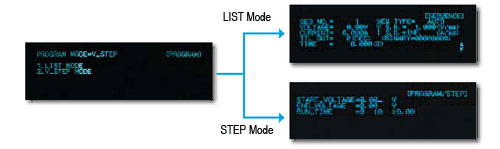

62000H系列電源供應器的LIST和STEP模式提供自動程序功能。LIST模式提供100個使用者可程控排序，具有時間設定范圍從5ms到15000s，還有電壓/電流斜率控制。 STEP模式可設定起始、結束電壓，且提供10ms到99 hours的運轉時間予自動測試應用。應用的范圍包括 DC/DC轉換器和反用換流器、電壓漏失測試、引擎啟動模擬、電池自動充電、電池電壓漏失模擬、電子產品生命周期測試與航空電子測試。


模擬電池供壓瞬降試驗 ISO 16750-2降壓重置試驗曲線


ISO 16750-2啟動電壓曲線試驗 模擬電池緩降及緩升供壓試驗


通訊電源輸入瞬降測試 輸出電壓爬升斜率控制
