R&S? 電磁場監控系統

文章出處：電磁兼容與場強測試??作者：admin??人氣：

主要特點

• 長期自動 EMF（電磁場）測量

• 頻率范圍 9 kHz 至 3 GHz

• 具有以下特點，檢測準確、可靠：
   º 靈敏度高
   º 動態范圍大
   º 極好的測量準確度
   º 按頻率進行發射分配
   º 測量準確，可勝任各種測量工作

• 自動數據傳輸和遠程配置

• 設計堅固耐用，適合戶外使用

• 運輸方便

關于風險溝通，自動的長期EMF測量擴展了單次測量的意義

由于 EMF 測量可提供無線電發射的危害大小的事實依據，因而它是與公眾進行風險溝通的重要部分。傳統的現場測量只能提供短時間的輻射情況，由于一些無線電信號僅在很短時間內傳輸,另一些信號則采用了自適應功率和輻射方向控制等先進技術，因而信號加權變得非常困難。要想解決這一問題，可自動、連續地監測典型或重要測量點，從而得出最終結論。這種監測方式包括了整個頻率范圍內的一致性監測，并準確地給出各個頻率的電磁輻射大小。該解決方案允許同時進行短期和長期波動性評估（例如當采用新技術時引起的場強波動），從而為公眾風險溝通和調查提供可信賴的數據。

簡介

R&S^® 電磁場監控系統的設計穩定、可靠、準確。做為一個自動測試站，它能夠精確、無縫地檢測 9 kHz 至 3 GHz 頻率范圍內的電磁輻射大小，符合眾多 EMF 測量標準。它的動態范圍非常寬，覆蓋了強、弱信號的測量。它能夠有選擇的測量頻率的場強，不受入射角度和極性的影響，測量對象包括模擬調制信號、數字信號、脈沖寬帶信號和雷達信號。它采用成熟的 R&S^® RFEX EMF 測量軟件對測量和信號分析進行控制，這一軟件允許根據相關標準（例如德國監測網絡實施的 RegTP MV 09/ EMF/3 標準）準確地檢測、分配和評估電磁輻射大小。同時，它還允許通過遠程控制方式根據其他標準或特定測量任務進行測量配置，并且自動地將測量結果傳送到服務器上，然后通過互聯網告知公眾（例如目前在德國已經實現）。

機械結構

R&S^®EMF 被取下外罩后的內部主要組件結構如下圖所示：

1: 測量天線、溫濕度傳感器、GPRS 天線的天線罩

2: 防護罩（內有 GPS 天線）

3: R&S^®ESPI 測試接收機

4: 由測量軟件和看門狗組成的系統控制器

5: 配備顯示屏，可進行溫度管理

6: 用戶進行本地配置的外部監視器

7: 可折疊、可分離底座

應用

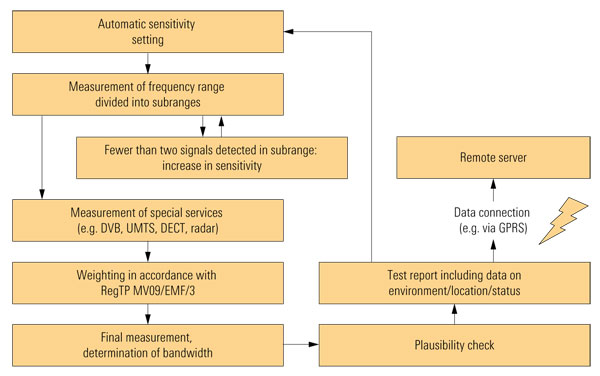

由于天線之間可以組合（相互之間、與地面之間已解耦，低頻范圍為全向環形天線，高頻范圍為全向電場天線），因而設備不必在測試現場進行校準。R&S^® ESPI 測試接收機負責執行測量，由于結合使用了預選器和前置放大器，因而可同時檢測強、弱信號。測量序列依靠 R&S^® RFEX EMF 軟件的特殊功能處理，該軟件是成熟的便攜式電磁場測量系統R&S^® TS-EMF的一部分。測量和分析由一系列步驟組成，并可不斷地重復（如圖所示）。儀器在測量整個頻率范圍之前，首先自動地調整靈敏度以防止發生過載，各頻率子范圍可選擇不同的設置。為了確保各子頻率信號的測量，必要時可提高靈敏度重新進行測量。為了準確地對此類復雜信號進行加權處理，需對重新定義的無線電業務（具有合適的帶寬和特定設置）進行測量。信號經評估和數據精簡處理后通過帶寬檢查其合理性，測量結果會隨同環境和系統狀態數據一并發送，后續詳細分析時需要的中間步驟和原始數據則可以存儲在本地硬盤上。
