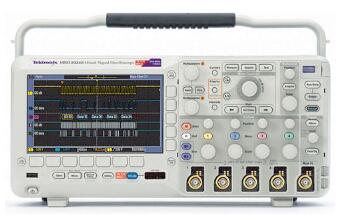

MSO/DPO 2000B數字熒光示波器

文章出處：示波器??作者：admin??人氣：

MSO/DPO2000B系列混合信號示波器擁有高達200 MHz的帶寬和1 GS/s的采樣率，以入門級價格提供了高級調試功能。由于多達20條通道，您可以使用一臺儀器，同時分析模擬信號、數字信號和串行信號。再加上自動串行和并行總線分析、FilterVu™低通濾波器和創新的Wave Inspector®控制功能，MSO/DPO2000B系列為您提供了所需的多功能工具，可以簡化了加快復雜設計的調試工作。

型號比對：

型號	帶寬	記錄長度	模擬通道	數字通道
DPO2002B	70MHz	1M	2	--
MSO2002B	70MHz	1M	2	16
DPO2004B	70MHz	1M	4	--
MSO2004B	70MHz	1M	4	16
DPO2012B	100MHz	1M	2	--
MSO2012B	100MHz	1M	2	16
DPO2014B	100MHz	1M	4	--
MSO2014B	100MHz	1M	4	16
DPO2022B	200MHz	1M	2	--
MSO2022B	200MHz	1M	2	16
DPO2024B	200MHz	1M	4	--
MSO2024B	200MHz	1M	4	16

功能及特點：

特點	優勢
最多4條模擬通道和16條數字通道	在一臺儀器上分析模擬信號和數字信號，在系統級調試復雜的設計
完整的整套觸發功能	超過125種觸發組合，包括建立時間/保持時間觸發、串行數據包內容觸發和并行數據觸發，迅速捕獲異常信號
Wave Inspector®旋鈕	簡便地搜索、標記和瀏覽長記錄長度，發現事件所有發生時點
自動測量	29種自動測量和FFT分析，簡化被測器件分析
并行總線觸發和分析（MSO系列）	自動觸發、解碼和搜索，快速調試并行總線
串行觸發和分析選項	自動觸發、解碼和搜索，迅速調試常用串行總線 – I2C, SPI, CAN, LIN和RS-232/422/485/UART
TekVPI®通用探頭接口	在示波器與探頭之間實現智能通信，直接連接電流探頭(包括ac/dc)、差分探頭和單端有源探頭
五年保修	與競爭對手的示波器相比，節約更換成本和維護費用
